自控電動調節閥在控溫系統中的應用
發布于：2019/8/16 15:12:49 點擊量：166
靜化空氣通過換熱器加熱后，將相對恒定的風量送入培育室，要求送風的溫度相對恒定。加熱源為蒸汽，采用集散控制方式，控制工作由溫控單元獨立完成，控制過程由中控系統實時監控。
相對恒定的進風量用變頻器控制風機的方法實現。傳感器用Pt100熱電阻。
根據蒸汽壓力和用汽量情況，經計算后得出,選取DN50 PN1.6的電動調節閥，（通常，選擇調節閥時應考慮到如下情況：第一，只要能滿足生產需求，盡量取小口徑，常壓電動調節閥，用以降低成本。第二，正常情況下，電動調節閥能長期工作在30%－－70%的開度之間為佳。）
為了盡可能地降低采購成本和施工勞動量，采用ZY-ETBL-25-M16 DN50型智能自控電動調節閥，這種電動調節閥帶有現場總線功能，容易和常用的組態軟件（力控、MCGS）相連接。

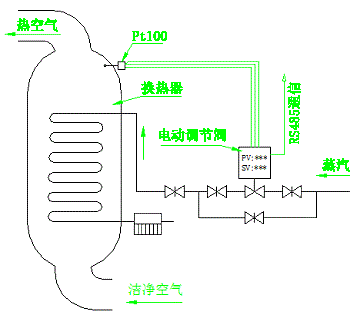

下圖為工程示意圖，熱電阻距離電動調節閥大約5米距離，直接將線引進自控電動調節閥，形成了最小的閉環回路，省時省事！
電動調節閥距中控室的距離大約80米。由于電動調節閥提供的通信接口是RS485串行通迅口，標準Modbus RTU協議，我們采用帶屏蔽的雙絞線（大約100米）作為總線，將電動閥與工控機的一個九針串口連起來（使用了串口轉換器）。在總線的兩端各并連一只120歐姆電阻，硬件連接完畢。參考調節閥寄存器列表，建立各點的組態。
工作方式，標定溫度可在電動調節閥面板上設定，也可在上位機下置數據。P、I、D參數可在電動閥面板修改。如果在“手動狀態”下，可就地用上、下按鍵開閥和關閥，測量溫度在液晶屏上實時顯示，并實時傳送給上位機，如果停電等意外現象，可在現場用手動搖柄將電動閥關閉。
